3D-Druck
Maintainer/Maintainerinnen
- Tjark in Ausbildung
Nur Maintainer und Maintainerinnen dürfen die Drucker bedienen!
Druckerstatus
| Druckername | Status | Bemerkung | |
|---|---|---|---|
 | α-Alpha (Prusa I3) | on | |
| | β-Gamma (Prusa I3) | on | |
| | γ-Gamma (Prusa I3) | off | |
 | δ-Delta (Prusa I3) | off | neuer Extruder nötig |
| | ε-Epsilon (Prusa I3) | on | |
| | ζ-Zeta (Prusa I3) | off | |
 | η-Eta (Ultimaker) | on | Seit Dezember 2022 |
Werkzeug
Das Werkzeug für Bau und die Reparatur der Drucker steht nur den Maintainern zur Verfügung.
Prusa I3
Version mit Plastikbauteilen (Drucker: α, β, γ)
- 3mm PLA erforderlich
- Prusa I3 STL Dateien um Bauteile nachzudrucken:
Alle Dateien befinden sich auch im Downloadbereich!
Version mit Aluminiumbauteilen (Drucker: δ, ε, ζ)
Es existieren (youtube) eine Reihe von Videos für den Zusammenbau: Verwendet werden ein Mega2560 und A4988 Schrittmotortreiber.
- Anleitung Verkabelung mit Control board:GT2560
- Anleitung UserGuide
- Firmware: Marlin
Es stehen die Orignal-Firmware und eine für unseren Drucker bereits fertig konfigurierte zur Verfügung.
Alle Dokumente sind im 3D-Downloadbereich vorhanden!
Wir drucken über Cura, d.h.:
- LCD ist ausgebaut worden
- SD-Card ist ausgebaut worden

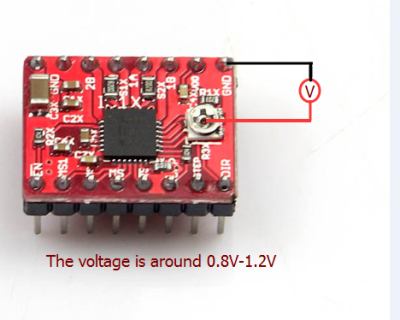

- Treiber Spannung ca: 1 V
- 1,75 mm PLA erforderlich
Ultimaker
- Drucken erfordert einen Account (Digital-Factory)
- PLA Ultimaker ist 2,85 mm
Software
Toolchain
Die Toolchain für den 3D-Druck ist:
- Modell erstellen
- Modell mit Freecad erstellen
- Modell als STL-Datei exportieren
- STL-Datei mit Cura öffen und kontrollieren
- (eventuell mit netfab-basic reparieren)
- Modell drucken lassen
- Drucker und Druckerkalibrierung mit Pronterface überprüfen (gegebenfalls korrigieren)
- Modell mit Cura laden und drucken
verwendete Software
- Freecad
- Pronterface (für die Kalibrierung der DIY-Drucker)
- Cura (der Ultimaker kann nur über die Claud verwendet werden!
neffab(nur noch selten eingesetzt)
