High-Z 400

Die HighZ 400 wird mit LinucCNC verwendet. Dies erfordert eine Zero3 Steuerung. Mit der Zero4 Steuerung hat sich CNC-Step von der Linux-Community vorerst verabschiedet. Natürlich kann man sich eine immer noch eine eigene Steuerung bauen oder die Zero3 verwenden.

Allgemein Konfiguration

@since September 2022
Die Homing-Position legt die Maschinenkoordinaten fest.
Zero3 Steuerung
An der Maschine ist ein Mini-XLR Stecker für einen Werkzeuglängensensor vorhanden. Dieser wird über Pin 15 am Parallelport angesprochen. Der XLR-Stecker benutzt Pin 1 und Pin 3.

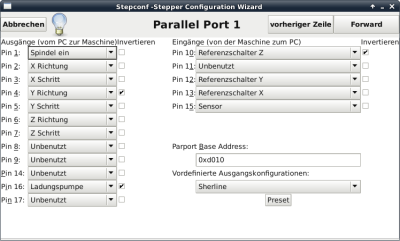

ParallelPort: 0xd10
Relay 1 (Steckdose) Spindel.
- Anschalten : M3 S0
- Ausschalten: M5

dmesg | grep parport
[   10.348467] parport0: PC-style at 0xd010, irq 20 [PCSPP,TRISTATE,EPP]

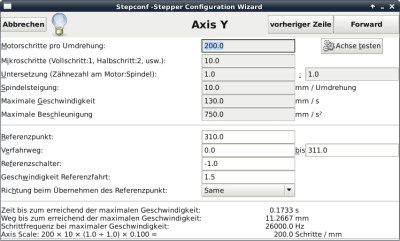

Details Konfiguration

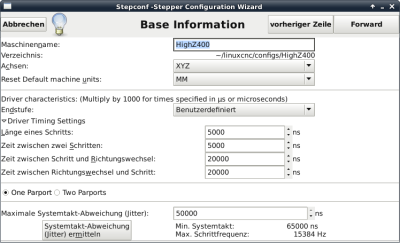

Da der verwendete PC nur bedingt CNC-Realtime geeignet ist, werden vorerst folgende Einstellungen benutzt.
