CNC-Fräse

Das CNC-Fräsen gehört zu den spannenden Fertigungsverfahren und basiert auf dem Einsatz von computergesteuerten Maschinen, die Werkstücke (Holz, Metall, Kunststoff) mit hoher Präzision bearbeiten können.

Maintainer

Ansprechpartner: Dr. Torsten Röhl

Die CNC-Fräse wird nur (aus Sicherheitsgründen) von ausgebildeten Lehrkräften bedient!

Maschinenstatus

Wir benutzen Stepcraft-CNC Maschine sowie eine HighZ-400 Fräse. Es stehen zwei Maschinen zur Verfügung. Maschinen die lauffähig sind, weil sie gerade einmal nicht repariert werden müssen, sind im Status mit on bezeichnet (andernfalls off ).

Maschne	Status	Bemerkung
Stepcraft 420	on
Stepcraft 420	off	nicht im Betrieb!
HighZ-400	on

Werkzeug

Die Werkzeug ID entspricht der Toolnummer von LinuxCNC bzw. Sheetcam.

gelber Werkzeugwagen (nur für Maintainer)

Sheetcam Konfiguration für alle Tools steht im Downloadbereich zur Verfügung

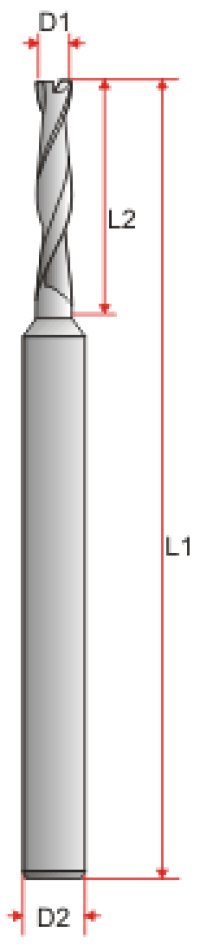

Fräser

Bohrer

ID		Anzahl	Typ	Material	Bezug	Bemerkung
		Bohrersatz 10 Stück	VHM Bohrer	Metall, Holz, Plexiglas, Kunststoffe	www.cnc-step.de/vhm-bohrer-bohrersatz/ Artikelnr.: 219100	1/8 Zoll Schaft (3,175 mm) Selbstzentrierend Extrem scharf und auch für harte Materialien geeignet von 0,4 mm bis 3,5 mm

Gravierstichel

cnc-step oder cnc-plus noch nicht entschieden!

weiteres Werkzeug

Automatic Tool Changer (vorhanden aber noch nicht integriert)
Werkzeugmagazin fuer Kress/MM1000 (vorhanden aber noch nicht integriert)
Fräswanne (vorhanden aber noch nicht integriert)

HighZ 400

Hier geht es zur HighZ400

Stepcraft

Die Stepcraftfräsen werden durch die HighZ-400 ersetzt bzw. ergänzt.

Hier geht es zu den Stepcraftfräsen Stepcraft.

Software

Toolchain

Die Toolchain für die CNC-Fräsen sind:

CAD: Modell erstellen
1. Modell mit Qcad erstellen
2. Modell als DXF-Datei exportieren
CAM: G-CODE erzeugen
1. DXF-Datei mit SheetCam öffen und G-CODE erzeugen
2. (mit SheetCam kann auf Simuliert werdeen)
Modell Simulieren
1. Cammotics (SheetCam) LinuxCNC
Fertigung
1. Modell mit LinuxCNC fertigen

verwendete Software

CAD
- QCad
- Inkscape
- Freecad
CAM
- Sheetcam (Lizenz ist vorhanden, d.h. GCode kann komplett generiert werden!)
- Estlcam (noch nicht getestet)
- Cambam (noch nicht getestet)
- pyCAM (noch nicht getestet)
Machine
- LinuxCNC

Downloads

siehe Downloads

Links

https://youtu.be/6eEpbx7qBmM?list=PLcFyzxjdbgmp6yN4_8GR4u7Sl-C2367r8 Kurze Anleitungen für den Aufbau der CNC-Fräse von Stepcraft
http://rlirc.blogspot.de/2014/03/betrieb-der-stepcraft-420-mit-linux.html (Einrichten der Fräse mit Stepconf)
http://rlirc.blogspot.de/2014/03/verwendung-des-stepcraft.html (Link für den Stepcraft Werkzeuglängensensor)
https://github.com/Stadslab/CNC (Github Beispiele)
